„HYDRO-SPLIT“ uređaj, verzija „TOWER“

Unutrašnja hidronička jedinica, podna verzija, sa rezervoarom za sanitarnu toplu vodu za sisteme „Hydro Split“.

WISAN-YME 1 S + HQCN-NEE 1 TC A WISAN-PME 1 S + HQCN-NEE 1 TC A

HYDRO-SPLIT Tower: Bezbedno i ekološki prihvatljivo

Bezbedno i ekološki prihvatljivo

Bezbedan, fleksibilan i održiv sistem: unutrašnja jedinica sa rezervoarom za toplu vodu namenjena je sistemima koji koriste vodu umesto rashladnog gasa.

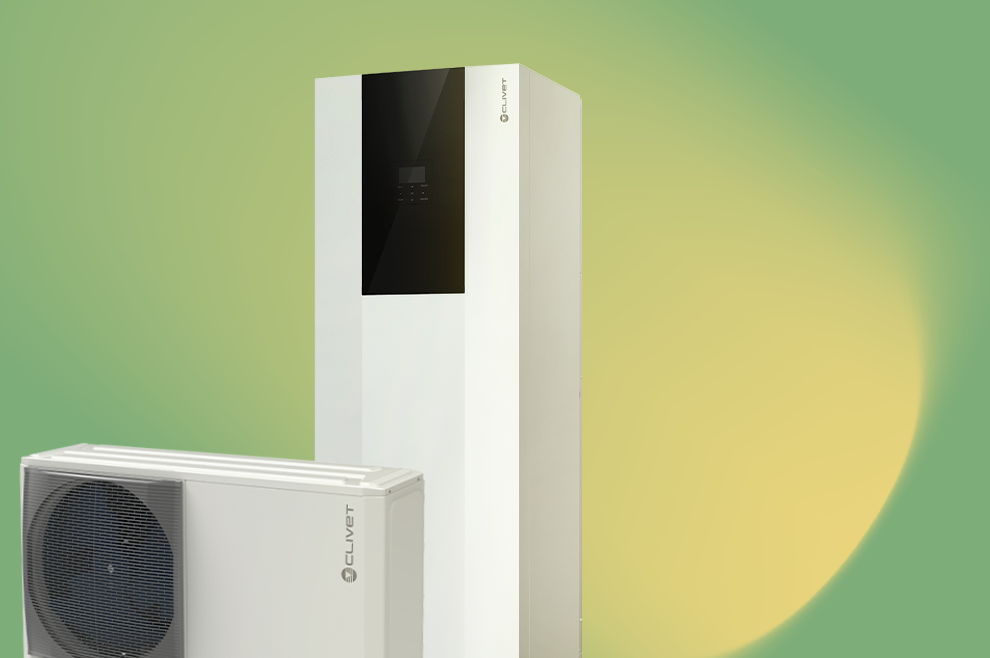

HYDRO-SPLIT versione TOWER insieme a EDGE F: Potpuna udobnost u jednom sistemu
Potpuna udobnost u jednom sistemu

Jedinstveno rešenje za grejanje, hlađenje i proizvodnju potrošne tople vode, sve u kompaktnom sistemu tornja. Njegova svestranost omogućava mu da se poveže sa „EDGE“ toplotnom pumpom, optimizujući potrošnju goriva i povećavajući energetsku efikasnost.

Praktična instalacija

Sistem je projektovan tako da se instalira bez kompleksnih procedura. Elementi mogu da se povežu direktno hidroničkim sistemom.

HYDRO-SPLIT TOWER: Praktična instalacija

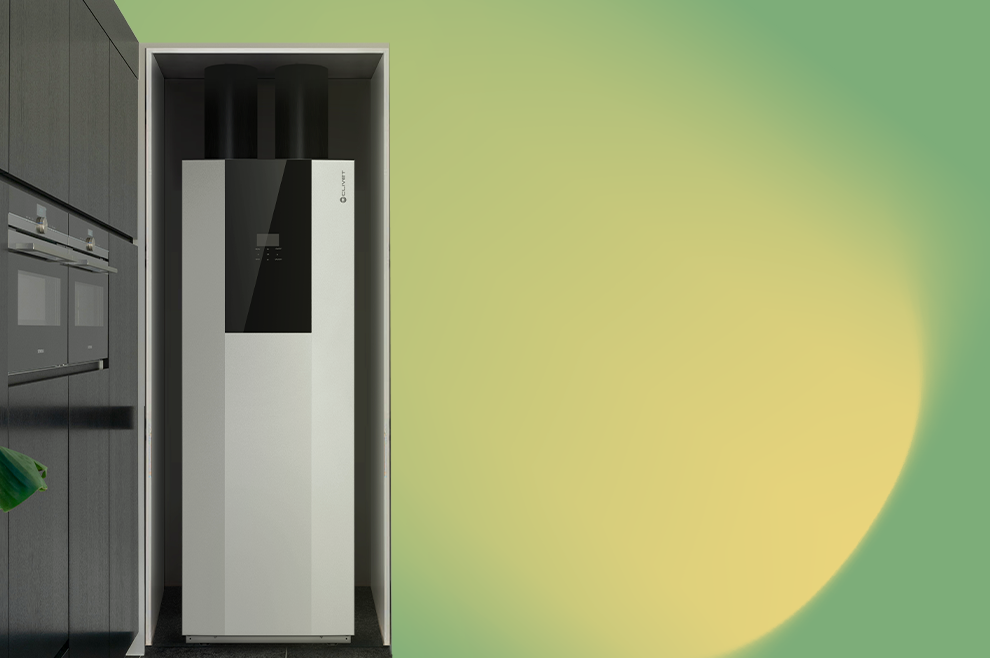

HYDRO-SPLIT Tower: Funkcionalan dizajn bez gužve
Funkcionalan dizajn bez gužve

Funkcionalan dizajn bez gužve koji obuhvata sve komponente sistema, čistu unutrašnju jedinicu bez gužve.

Stvoren da udovolji svima

Njegovi dobro oblikovani oblici se lako uklapaju u stil tvoje kuće.

Toplo / hladno

Toplo / hladno

Omogućava hlađenje / grejanje bez dodatnih troškova (pod određenim uslovima)
Trenutna PTV

Trenutna PTV

Brzo proizvodi potrošnu toplu vodu po potrebi
„€-Switch“

„€-Switch“

Aktivirajte najekonomičniji generator
„Clivet Eye“ nadzor

„Clivet Eye“ nadzor

Daljinski nadzor pomoću „Clivet Eye“
Toplo / hladno

Toplo / hladno

Omogućava hlađenje / grejanje bez dodatnih troškova (pod određenim uslovima)
Trenutna PTV

Trenutna PTV

Brzo proizvodi potrošnu toplu vodu po potrebi
„€-Switch“

„€-Switch“

Aktivirajte najekonomičniji generator
„Clivet Eye“ nadzor

„Clivet Eye“ nadzor

Daljinski nadzor pomoću „Clivet Eye“

Technical Synthesis

Dimenzije unutrašnje jedinice (dužina x visina x dubina):

Verzija sa ACS rezervoarom od 190l: 600x1694x615 mm
Verzija sa ACS rezervoarom od 250 l: 600x2004x615 mm

Dimenzije spoljašnje jedinice (dužina x visina x dubina):

Počevši od 1295x717x400 mm

Klasa energetske efikasnosti u režimu grejanja (umerena klima):

A+++ (voda 35 °C)
A++ (voda 55 °C)

Dostupan broj uzastopnih tuševa:

od 4 do 5

Opseg površine kuće:

od 42 do 170 m²

Nivo buke unutrašnje jedinice:

od 41 dB(A) (slično kao frižider)

Dopuni svoj sistem

Hidronički moduli su projektovani da pojednostave instalaciju, smanjujući i broj postupaka i potrebne stručne veštine, kako biste odmah dobili idealnu klimu u kombinaciji sa monoblok toplotnom pumpom.

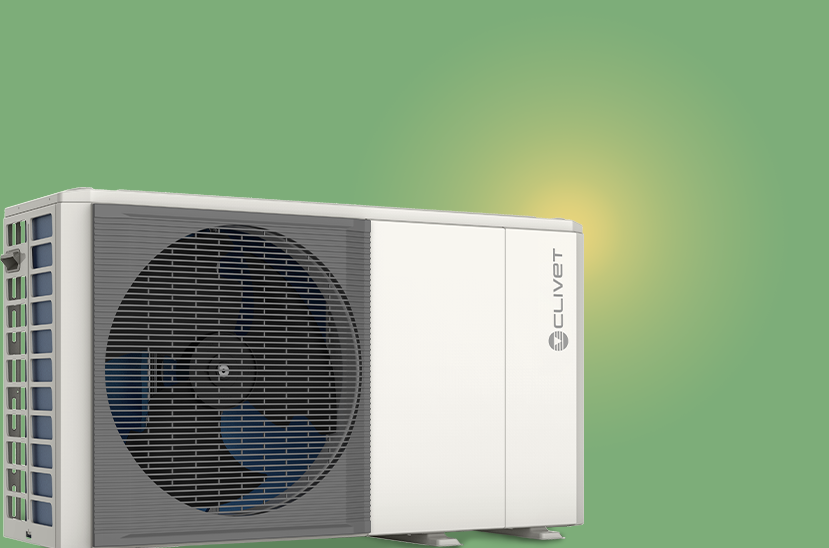

EDGE EVO 2.0 - EXC: abbina una pompa di calore monoblocco

Uparite sa monoblok toplotnom pumpom u verziji „Excellent“.

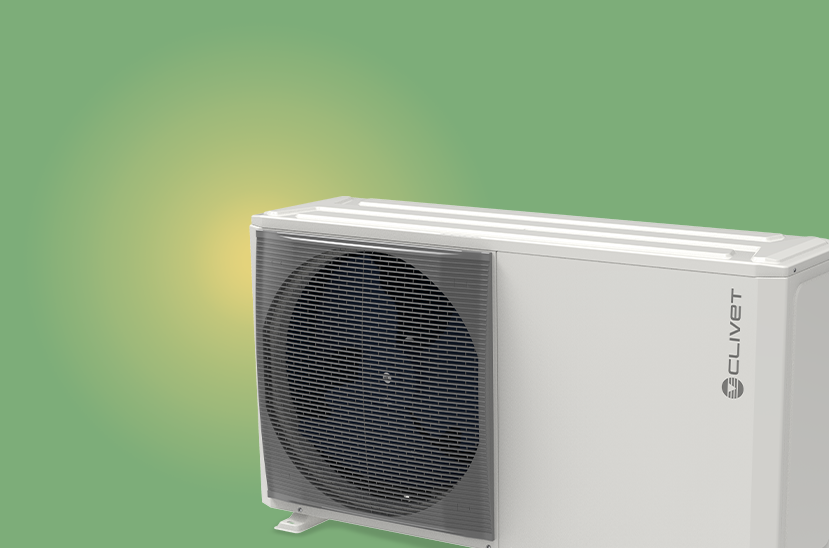

EDGE F: abbina una pompa di calore monoblocco con refrigerante R-290

Uparite sa monoblok toplotnom pumpom sa rashladnim sredstvom R-290.
Treba ti podrška?
Kontaktiraj nas – naš stručni savetnik iz „Clivet“-a će rado odgovoriti na tvoja pitanja.
Kontaktiraj nas

Istraži naša alternativna rešenja

EDGE PRO L WiSAN-PMP 1 S

EDGE PRO L

Reverzibilna vazduhom hlađena toplotna pumpa

WiSAN-PMP 1 S 12.1-20.1_R290

HYDRO-SPLIT versione BOX: WISAN-YME 1 S + HQCN-NEE 1 BC A WISAN-PME 1 S + HQCN-NEE 1 BCÈ piccola ma potente

HYDRO-SPLIT „BOX“ verzija

Zidna unutrašnja jedinica za „Hydro-split“ sisteme

WISAN-YME 1 S + HQCN-NEE 1 BC A WISAN-PME 1 S + HQCN-NEE 1 BC

DSDH-P AQ Efikasnost i tišina, bez brige.

AQUA F

Monoblok toplotna pumpa za proizvodnju potrošne tople vode

DSDH-P AQ 1 S 100 e DSDH-P AQ 1 S 190 - 190S - 300 - 300S

CiSDN-M EP 1 MR Una macchina, cinque funzioni, zero pensieri

FULLNESS

Toplotna pumpa „sve-u-jednom“ koja objedinjuje klimatizaciju, čist vazduh i sanitarnu toplu vodu u jednom kompaktnom rešenju, bez spoljašnje jedinice.

CiSDN-M EP 1 MR

BOLLITORE ACS, su sfondo verde

BOJLER ZA SANITARNU TOPLU VODU (ACS)

Rezervoari za sanitarnu toplu vodu za toplotne pumpe.

EDGE F: Pompa di calore monoblocco aria-acqua

EDGE F

Monoblok toplotna pumpa vazduh-voda

WiSAN-PME 1 S 2.1÷8.1

EDGE EVO 2.0 - EXC: pompa di calore monoblocco aria-acqua

EDGE EVO 2.0 - EXC

Monoblok toplotna pumpa vazduh-voda

WiSAN-YME 1 S 2.1÷14.1

SPHERA EVO 2.0 BOX, su sfondo verde

SPHERA EVO 2.0 BOX

Toplotna pumpa vazduh–voda, zidna verzija

SQKN-YEE 1 BC + MiSAN-YEE 1 S 2.1÷8.1

SPHERA EVO 2.0 EASYHYBRID TOWER: riscaldamento, raffrescamento e produzione di acqua calda sanitaria

SPHERA EVO 2.0 EASYHYBRID TOWER

Hibridna toplotna pumpa vazduh-voda sa rezervoarom za sanitarnu toplu vodu (ACS)

SQKN-YEE 1 BH + MiSAN-YEE 1 S 2.1 ÷ 8.1

prodotto SPHERA EVO 2.0 su sfondo verde

SPHERA EVO 2.0

Toplotna pumpa vazduh–voda sa rezervoarom za sanitarnu toplu vodu

SQKN-YEE 1 TC + MiSAN-YEE 1 S 2.1÷8.1

SPHERA EVO 2.0 INVISIBLE: L'ingombro scompare, l'efficienza resta

SPHERA EVO 2.0 INVISIBLE

Toplotna pumpa vazduh-voda, split sistem sa rashladnim sredstvom, ugradna verzija

SQKN-YEE 1 IC + MiSAN-YEE 1 S 2.1÷5.1

EDGE PRO, WiSAN-PMP 1 S 2.1-8.1T

EDGE PRO

Reverzibilna monoblok toplotna pumpa vazduh-voda za grejanje, hlađenje i proizvodnju sanitarne tople vode

WiSAN-PMP 1 S 2.1-8.1T

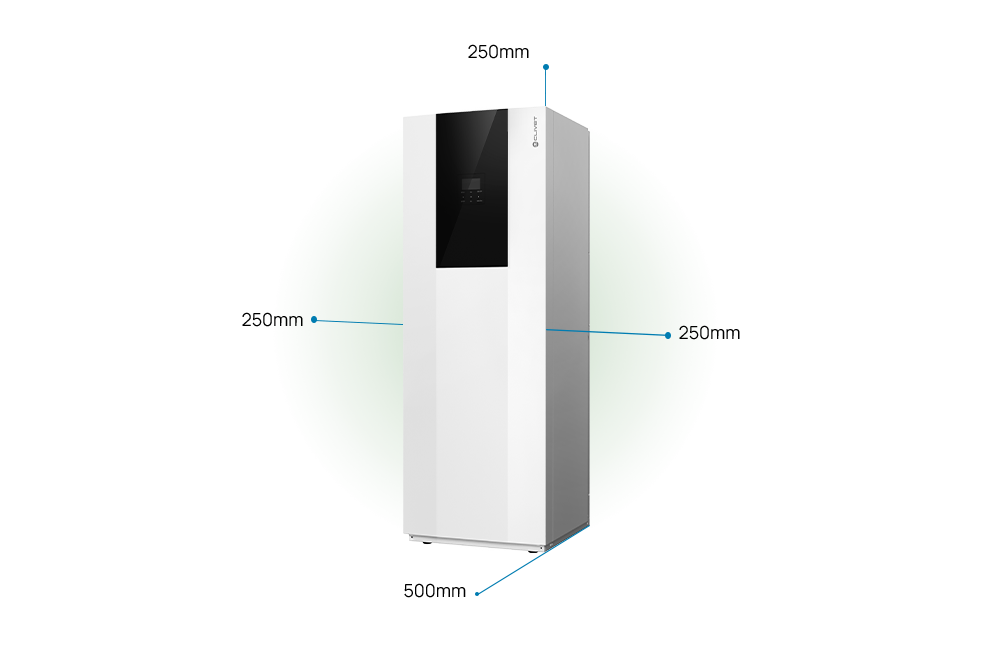

Rastojanja koja treba održavati od unutrašnje jedinice: 500 milimetara ispred, 250 milimetara sa obe strane, 250 milimetara od vrha
Optimizovani prostori

Za dobar rad jedinice od suštinskog je značaja da se održe navedena rastojanja razdvajanja. Proveri ili zamoli jednog od naših konsultanata da prouči najbolji položaj za tvoje prostorije.

Technical Specifications

Dimenzije

Dimenzije unutrašnje jedinice (dužina x visina x dubina):

Verzija sa ACS rezervoarom od 190l: 600x1694x615 mm Verzija sa ACS rezervoarom od 250 l: 600x2004x615 mm

Dimenzije spoljašnje jedinice (dužina x visina x dubina):

Počevši od 1295x717x400 mm

Radni opseg (spoljni vazduh)

Opseg rada u režimu grejanja:

-25 / 35 °C

Opseg rada u režimu hlađenja:

-5 / 43 °C

Sezonska efikasnost

Klasa energetske efikasnosti u režimu grejanja (umerena klima):

A+++ (voda 35 °C) A++ (voda 55 °C)

Proizvodnja sanitarne tople vode:

A+ sa profilom preuzimanja L ili XL

Performanse

Riscaldamento (aria esterna 7 °C / acqua 35 °C)

da 4.20 kW a 15.9 kW: COP fino a 5.15

Grejanje (spoljni vazduh -7 °C / voda 35 °C):

od 4.70 kW do 13.1 kW: COP do 3.20

Hlađenje (spoljni vazduh 35 °C / voda 18 °C):

od 4.50 kW do 14.2 kW: EER do 5.50

Ekvivalentni zapreminski kapacitet sanitarne tople vode (40 °C)

Do 269 litara

Dimenzionisanje

Dostupan broj uzastopnih tuševa:

od 4 do 5

Opseg površine kuće:

od 42 do 170 m²

Nivo zvučne snage

Nivo buke unutrašnje jedinice:

od 41 dB(A) (slično kao frižider)

Nivo buke spoljašnje jedinice:

od 53 dB(A) (slično kao umerena kiša)
Moguće kombinacije

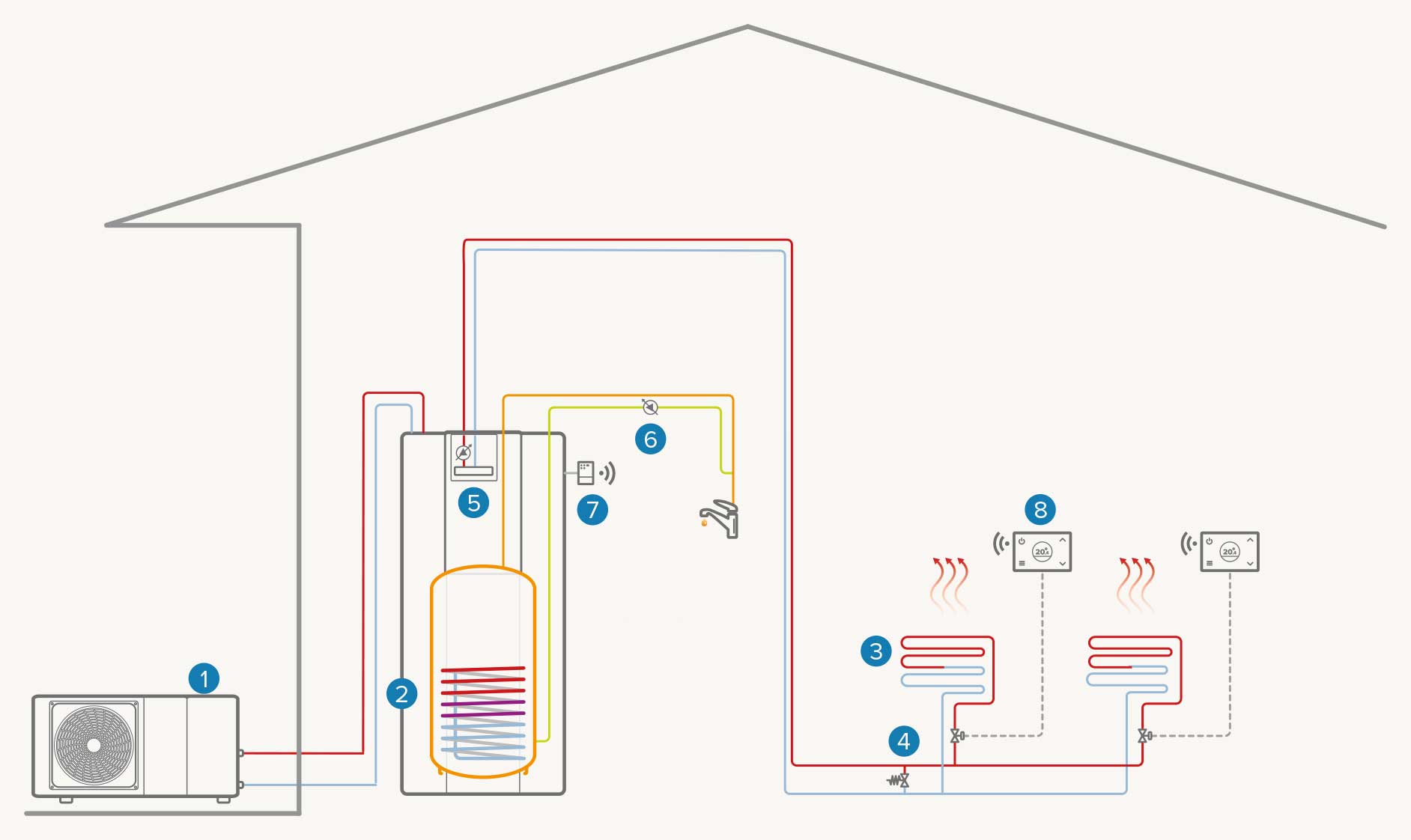

Sistem sa jednom zonom – pojedinačno pojačanje: Grejanje / ACS
  1. spoljašnja jedinica
  2. unutrašnja jedinica
  3. zona grejanja
  4. bajpas ventil*
  5. komplet za jednu zonu hidraulički separator plus pumpa
  6. pumpa za recirkulaciju sanitarne tople vode (ACS)
  7. Wi-Fi prijemnik „SwitchConnect“
  8. Wi-Fi hronotermostat „HID-TConnect2“

* iz spoljne isporuke

Sistem sa jednom zonom – pojedinačno pojačanje: Grejanje / ACS
Moguće kombinacije

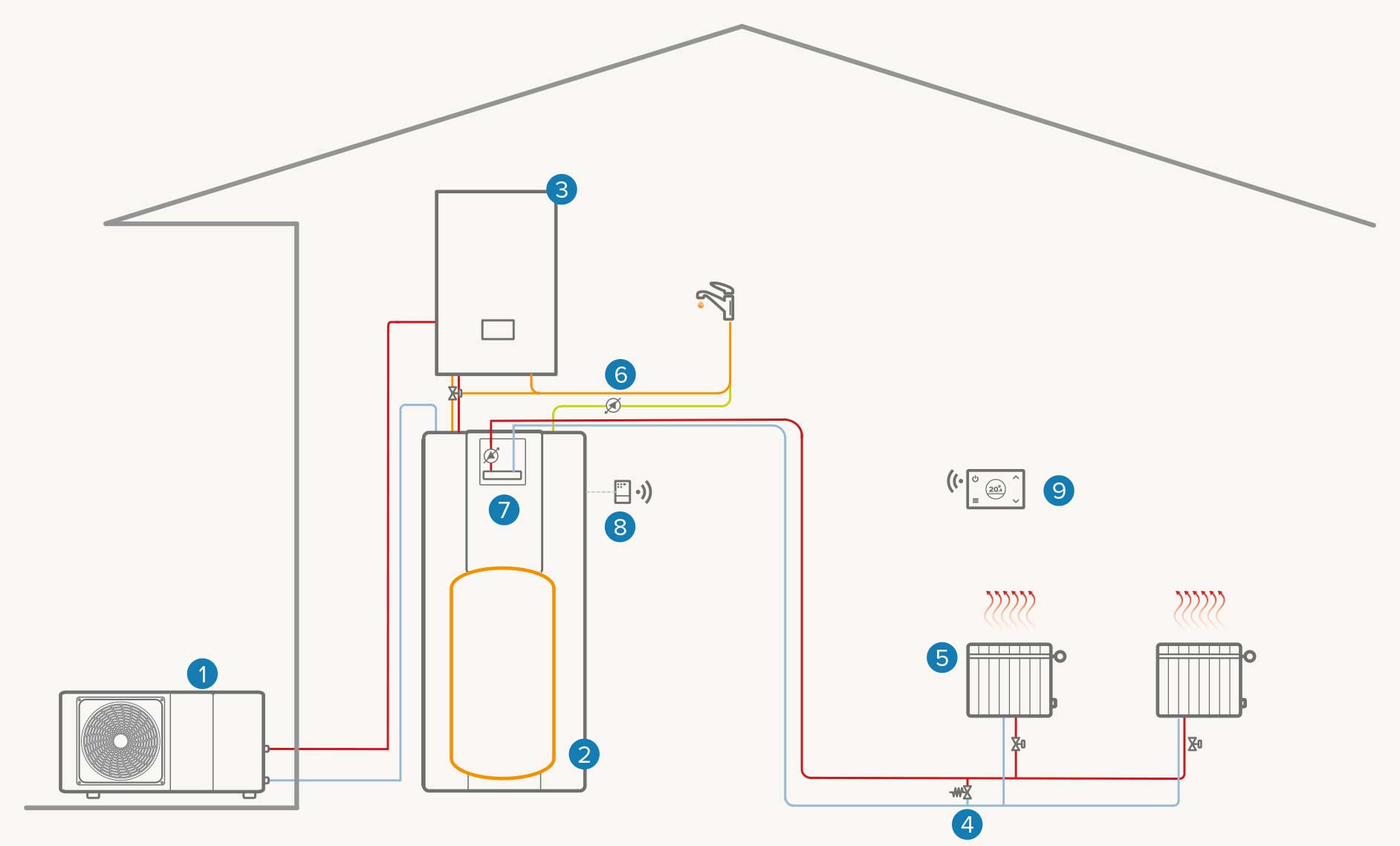

Sistem sa jednom zonom + kotao: Grejanje / ACS
  1. spoljašnja jedinica
  2. unutrašnja jedinica
  3. kondenzacioni kotao
  4. bajpas ventil*
  5. sistem grejanja
  6. pumpa za recirkulaciju sanitarne tople vode (ACS)
  7. Komplet za jednu zonu hidraulički separator + pumpa
  8. Wi-Fi prijemnik „SwitchConnect“
  9. Wi-Fi hronotermostat „HID-TConnect2“

* iz spoljne isporuke

Sistem sa jednom zonom + kotao: Grejanje / ACS
Moguće kombinacije

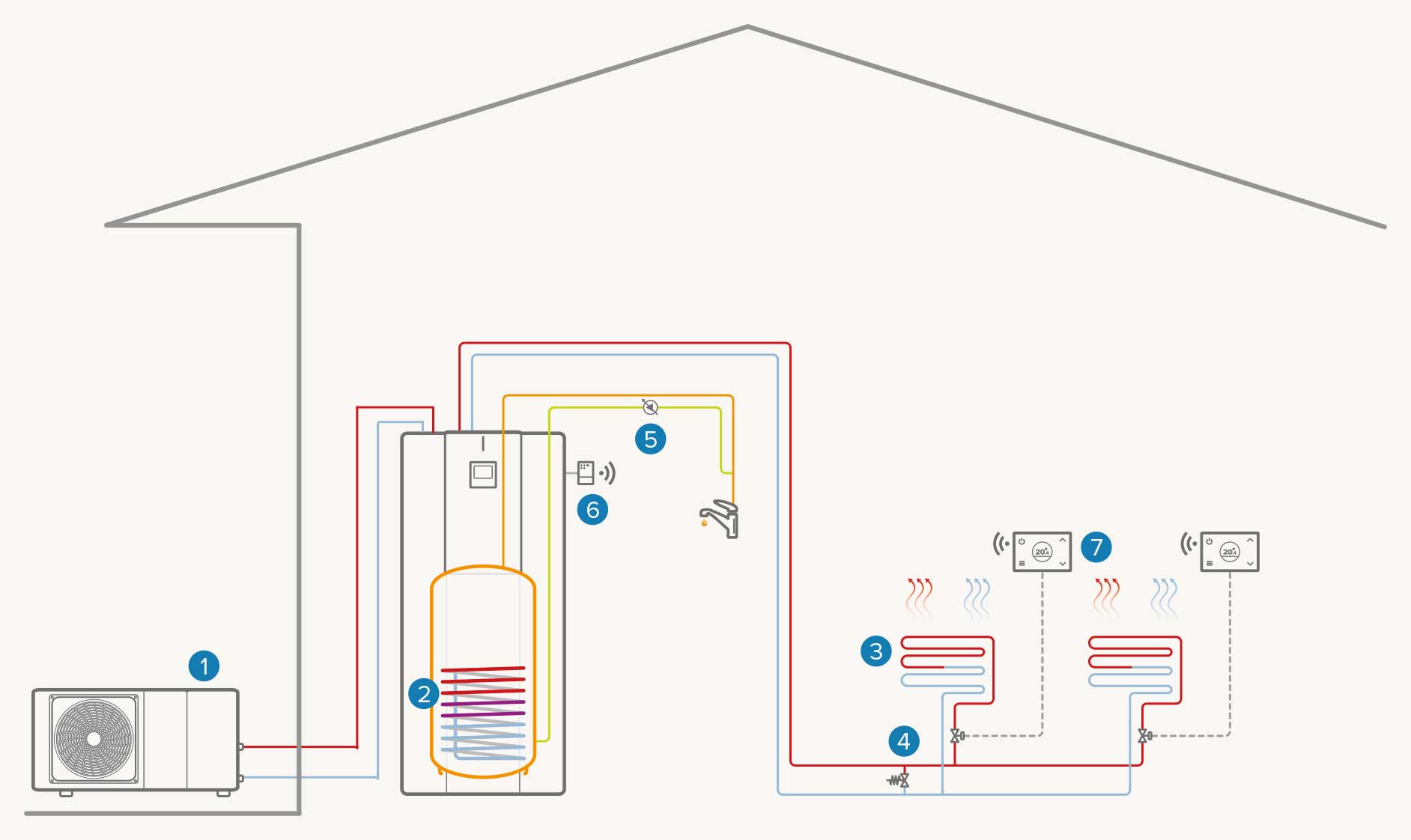

Sistem sa jednom zonom: Grejanje / ACS
  1. spoljašnja jedinica
  2. unutrašnja jedinica
  3. zona grejanja
  4. bajpas ventil*
  5. pumpa za recirkulaciju sanitarne tople vode (ACS)
  6. Wi-Fi prijemnik „SwitchConnect“
  7. Wi-Fi hronotermostat „HiDTConnect2“

* iz spoljne isporuke

Sistem sa jednom zonom: Grejanje / ACS
Moguće kombinacije

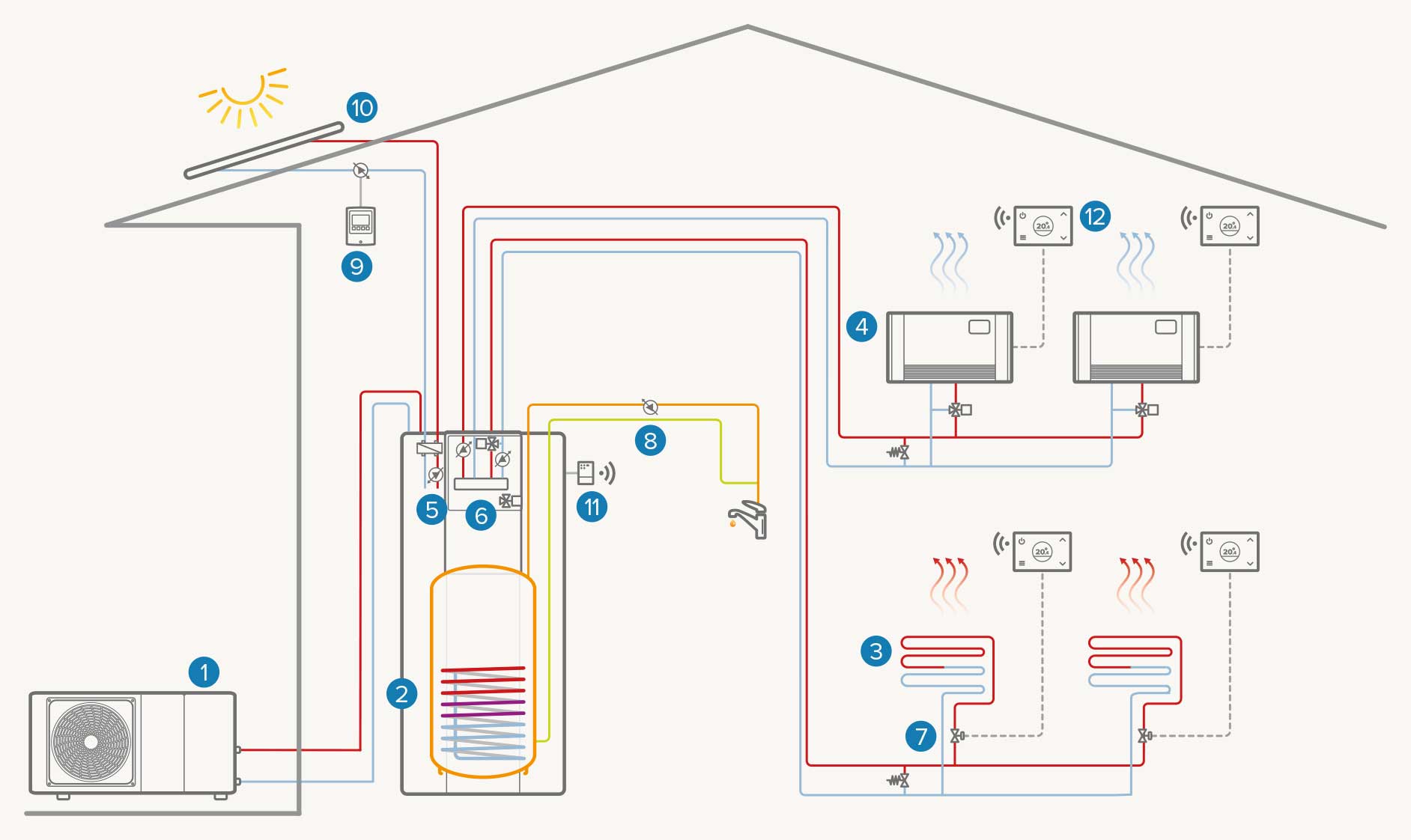

Sistem sa dve zone + solarni sistem: Grejanje / ACS
  1. spoljašnja jedinica
  2. unutrašnja jedinica
  3. zona grejanja
  4. zona hlađenja
  5. komplet za solarno povezivanje
  6. Komplet za dve zone
  7. bajpas ventil*
  8. pumpa za recirkulaciju ACS*
  9. komplet za cirkulaciju solarnog sistema
  10. Solarni panel „ELFOSun3“
  11. Wi-Fi prijemnik „SwitchConnect“
  12. Wi-Fi hronotermostat „HID-TConnect2“

* iz spoljne isporuke

Sistem sa dve zone + solarni sistem: Grejanje / ACS

Elementi sistema

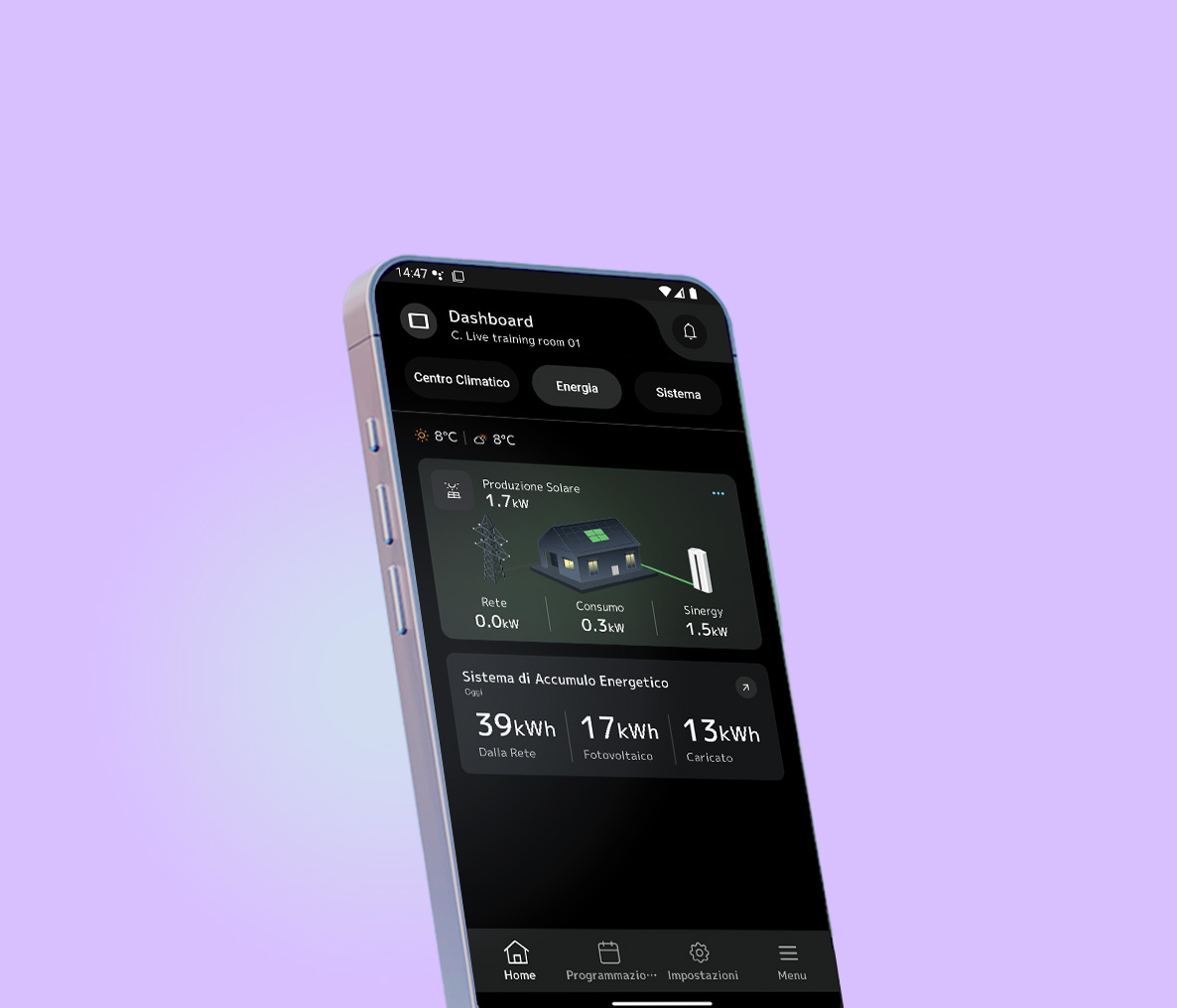

CLIVET EYE : Tvoj energetski menadžer

CLIVET EYE

Sistem za daljinsko praćenje i upravljanje „Smart Living“

DSDH-P AQ Efikasnost i tišina, bez brige.

AQUA F

Monoblok toplotna pumpa za proizvodnju potrošne tople vode

DSDH-P AQ 1 S 100 e DSDH-P AQ 1 S 190 - 190S - 300 - 300S

BOLLITORE ACS, su sfondo verde

BOJLER ZA SANITARNU TOPLU VODU (ACS)

Rezervoari za sanitarnu toplu vodu za toplotne pumpe.

EDGE F: Pompa di calore monoblocco aria-acqua

EDGE F

Monoblok toplotna pumpa vazduh-voda

WiSAN-PME 1 S 2.1÷8.1

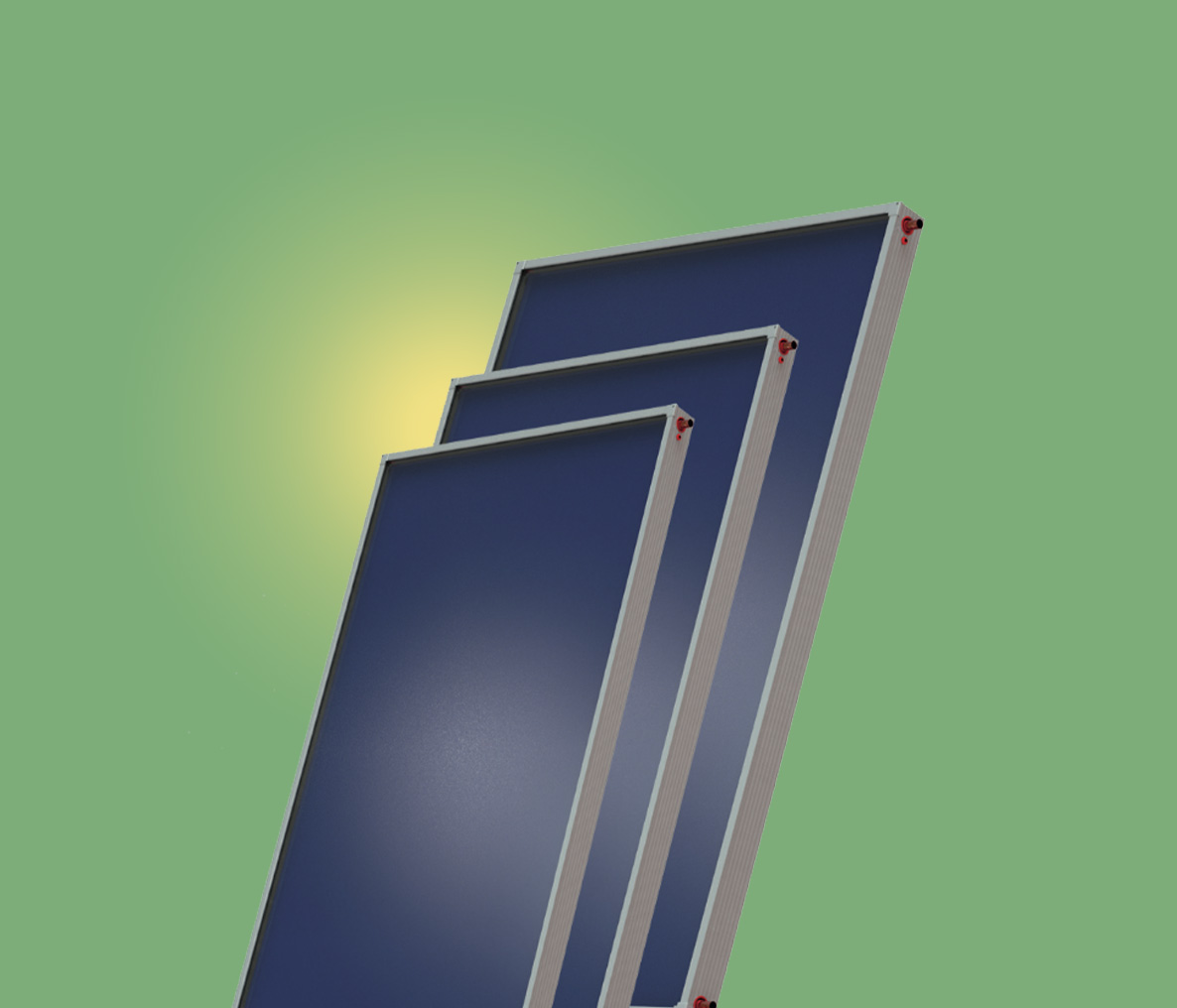

ELFOSUN3: Collettore solare termico piano per abbinamento a sistemi di produzione di acqua calda sanitaria
