Ekološka rešenja za velike prostore

Komercijalni sistemi klimatizacije – ekološka rešenja za velike površine

Sistemi klimatizacije imaju ključnu ulogu, naročito u komercijalnim i industrijskim prostorima.
Hajde da zajedno sagledamo dostupna rešenja.

Sistemi klimatizacije imaju presudan značaj za obezbeđivanje maksimalnog komfora osobama koje borave u objektu ili u njemu provode veći deo vremena iz poslovnih razloga. Kada je reč o komercijalnim i industrijskim objektima velikih dimenzija, za razliku od stambenih rešenja, svaka pojedinačna primena ima specifične zahteve – poput prisustva određenih instalacija ili opreme – zbog čega je neophodno sprovesti detaljniju i sveobuhvatniju analizu pre izbora optimalnog sistema. U ovom tekstu analiziraćemo brojna rešenja koja kompanija „Clivet“ stavlja na raspolaganje za regulisanje temperature, vlažnosti i kvaliteta vazduha u velikim zatvorenim prostorima, uz isticanje njihovih glavnih karakteristika.

„Packaged“ sistemi

Ako se traži brz za ugradnju i izuzetno isplativ sistem koji obezbeđuje idealnu klimatizaciju i visok kvalitet vazduha u tržnim centrima, železničkim stanicama, aerodromima, restoranima, bioskopskim salama i industrijskim halama, idealno rešenje su „Rooftop Packaged“ sistemi. Ova vrsta postrojenja sastoji se od niza monoblok jedinica (toplotne pumpe „inverter“ ili „multiscroll“, vazduh-vazduh ili voda-vazduh, tipa „rooftop“), koje su u stanju da lokalno proizvode – samo kada i gde je potrebno – toplotnu i rashladnu energiju neophodnu za klimatizaciju pojedinačnih prostora. Svaka zona se opslužuje nezavisno, putem sistema distribucije koji se sastoji od kanala i završnih difuzora, dok toplotne pumpe prilagođavaju svoj rad stvarnom toplotnom opterećenju i potrebnoj količini svežeg vazduha, obezbeđujući maksimalan komfor i izuzetno visoku sezonsku efikasnost.

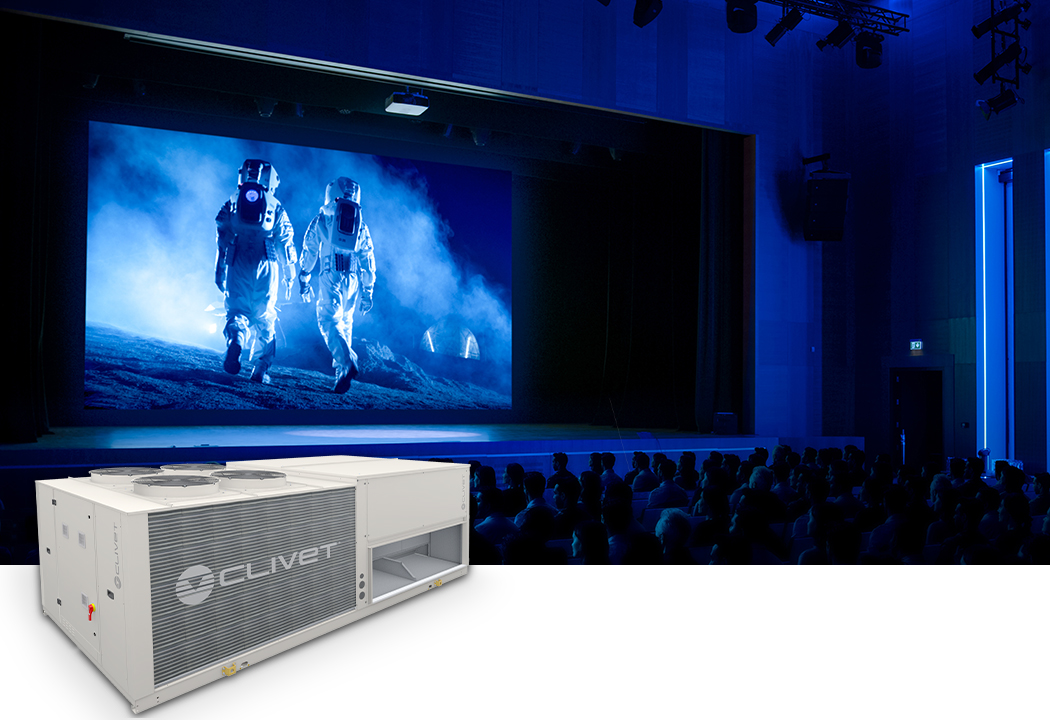

Rooftop in un cinema: ogni singola zona viene servita in maniera indipendente

„Packaged“ sistemi kompanije „Clivet“ obuhvataju širok raspon jedinica – za srednji ili visok stepen popunjenosti, kao i sisteme sa 100% spoljašnjeg vazduha, sa snagama od 13 do 376 kW i protokom vazduha od 2.000 do 60.000 m³/h. Ovi sistemi obezbeđuju značajno smanjenje troškova upravljanja, zahvaljujući visokoj efikasnosti rashladnog kruga optimizovanog za rad pri delimičnom opterećenju, primeni „free-cooling“ režima, rekuperaciji energije iz izduvnog vazduha i preciznoj kontroli protoka vazduha. Pored toga, budući da je svaka jedinica autonomna u odnosu na ostale, sistem omogućava naknadna proširenja ili promenu rasporeda klimatizovanih površina tokom vremena.
Jedinice za prostore sa visokom koncentracijom ljudi: „ClivetPack 3i“.Među najznačajnijim proizvodima iz „Packaged“ linije ističu se „rooftop“ jedinice „CLIVETPack 3i“ (CSNX-iY). Kao evolucija serije CSRN-iY, sa „Full Inverter“ tehnologijom do 160 kW, ove jedinice su posebno projektovane za prostore sa velikim brojem ljudi, kao što su bioskopi, restorani i auditorijumi. Dostupni sa nominalnim snagama od 40 do 120 kW, protokom vazduha od 4.000 do 25.000 m³/h i mogućnošću obrade do 100% spoljašnjeg vazduha, modeli iz serije „CLIVETPack 3i“ koriste ekološko rashladno sredstvo R32, koje zahteva 50% manju količinu punjenja i ima niži GWP u odnosu na gas R410A, čime se uticaj na životnu sredinu smanjuje za oko 80%. Jedinice su opremljene i dvostrukim rashladnim krugom sa inverter kompresorima i, zahvaljujući novom patentiranom sistemu „REVO“ (Recovery EVOlution), postižu sezonske efikasnosti na samom vrhu tržišta.

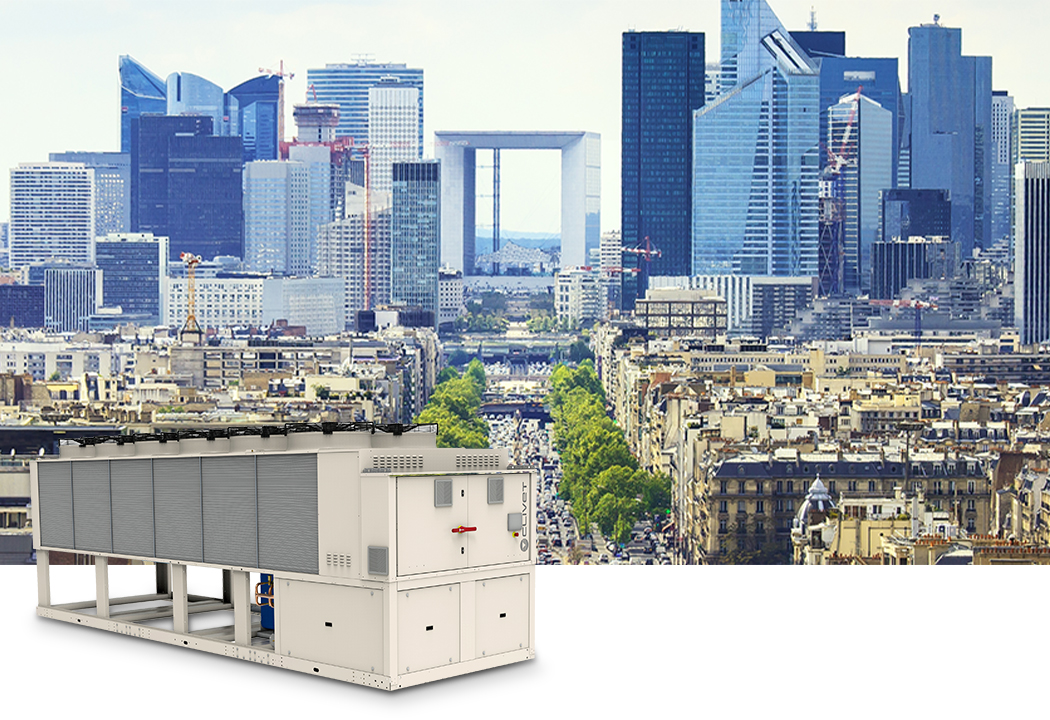

Hydronic systems
Hidronički sistemi

Drugu grupu sistema za klimatizaciju velikih površina čine hidronički sistemi. Kao što i sam naziv sugeriše, voda ima ključnu ulogu u ovim rešenjima. Distribucija toplotne i rashladne energije ka unutrašnjim jedinicama – potrebnim za grejanje ili hlađenje – odvija se putem vodovodnih cevi u kojima cirkuliše voda. Glavni generator energije u ovim sistemima su toplotne pumpe, koje obezbeđuju izuzetno visoke energetske učinke. Obnova vazduha se najčešće poverava centrali za obradu vazduha, koju napaja čiler.
U poređenju sa drugim rešenjima, hidronički sistemi su najpoznatiji i najrasprostranjeniji u oblasti klimatizacije, zbog čega su laki za projektovanje, jednostavni za ugradnju i zahtevaju minimalno održavanje.
Prednosti ove tehnologije su jasne:

  • fleksibilnost sistema, jer se hidronički sistem savršeno integriše sa drugim tehnologijama (radijantni sistemi, indukcione jedinice, hladne grede),
  • visoka energetska efikasnost, zahvaljujući primeni „free-cooling“ režima kod jedinica za obradu vazduha i čilera;
  • bezbednost, jer se koristi ekološki prihvatljiv toplotni medijum – voda.



Među najnovijim rešenjima kompanije „Clivet“ za hidroničke sisteme nalaze se:
- višenamenska toplotna pumpa sa vazdušnim kondenzatorom za spoljašnju ugradnju „SPINchiller4 PL“;
- čiler sa „free-cooling“ funkcijom i „full inverter“ tehnologijom „Large EVO FC“, i
- ventilaciona jedinica sa termodinamičkim povraćajem energije „Fresh Large EVO“.

Višenamenska toplotna pumpa „SPINchiller4 PL“ predstavlja idealno rešenje za istovremenu proizvodnju tople i rashlađene vode u četvorocevnim sistemima (konfiguracija 4T). Dostupna u energetskoj verziji „Excellence (EXC)”, odlikuje se visokim vrednostima efikasnosti – SEER do 4,94 i SCOP do 4,01 – uz opseg snage od 225 do 664 kW. Upotreba rashladnog sredstva „R32“ obezbeđuje smanjen uticaj na životnu sredinu, dok „Multiscroll“ tehnologija i EC ventilatori sa kontinuiranom regulacijom brzine omogućavaju da sistem isporučuje samo potrebnu količinu energije, u svim radnim uslovima, uz niže troškove eksploatacije. Serija „Large EVO FC“ idealna je kako za komfortne primene, tako i za industrijske procese, zahvaljujući dvema verzijama „free-cooling“ sistema ("Excellence“ i „Premium“) i „full inverter“ tehnologiji. Zahvaljujući „free-cooling“ baterijama, moguće je ostvariti nominalni rashladni kapacitet čak i sa isključenim kompresorima, već pri pozitivnim spoljašnjim temperaturama. Vrednosti ZET (Zero Energy Temperature) su među najvišima u klasi – 2,1 °C za verziju EXC i 1,1 °C za verziju PRM – uz izuzetno visoku sezonsku efikasnost u mehaničkom režimu rada (SEER do 4,94 i SEPR HT do 6,18).

Za obnovu vazduha dostupna je nova jedinica „Fresh Large EVO“, koja zahvaljujući termodinamičkom „full inverter“ krugu preuzima toplotnu energiju iz otpadnog vazduha i prenosi je na svež vazduh koji se uvodi u prostorije. Dostupna u tri veličine, sa protocima vazduha od 300 do 2.500 m³/h, ova jedinica je savršena za komercijalne, uslužne i stambene objekte velikih površina.

VRF sistemi

Među najcenjenijim rešenjima za klimatizaciju u industrijskom i tercijarnom sektoru, VRF (Variable Refrigerant Flow) sistemi obezbeđuju visoku efikasnost i zimi i leti, a od hidroničkih sistema se razlikuju po tome što u distributivnim cevima ne cirkuliše voda, već rashladno sredstvo. Ova vrsta sistema sastoji se od spoljašnje jedinice (koja se smatra pravim srcem sistema), bakarnog cevovoda kroz koji cirkuliše rashladno sredstvo i niza unutrašnjih jedinica, opremljenih elektronskim ekspanzionim ventilima, koje omogućavaju znatno veći obuhvat sistema u poređenju sa stambenim split sistemima.

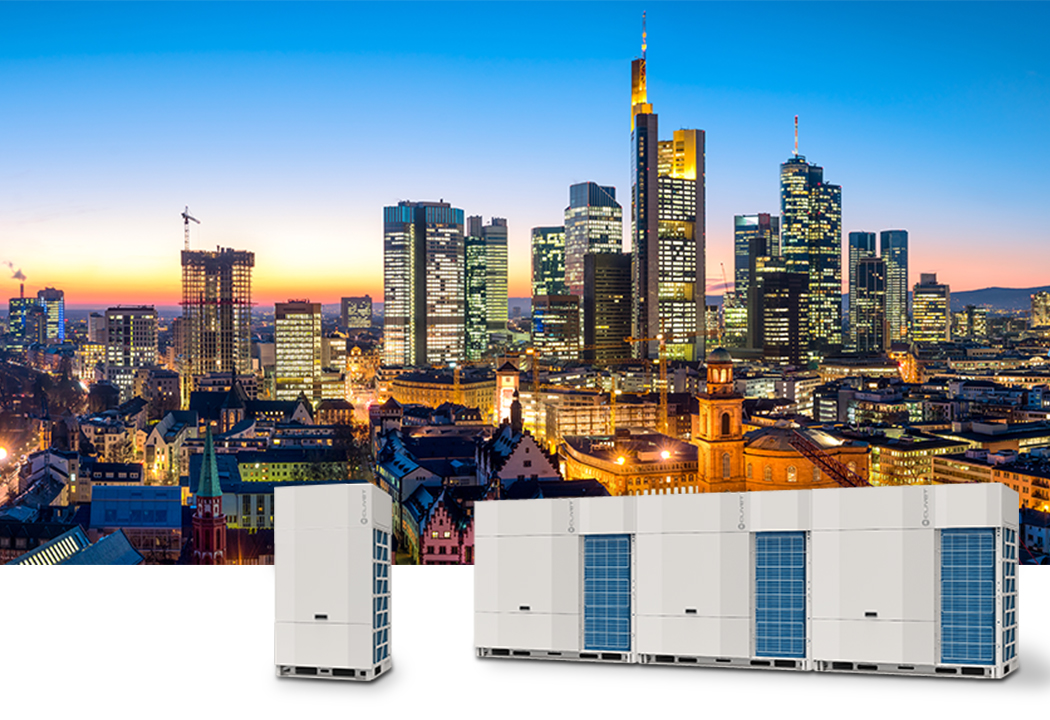

sistemi VRF: nei tubi di distribuzione non scorre acqua ma il fluido refrigerante

Paleta VRF toplotnih pumpi CVT8 kompanije „Clivet“ predstavlja idealno rešenje za objekte velikih površina, sa najvećim kapacitetom na svetu po pojedinačnom modulu – do 90 kW, uz mogućnost kombinovanja do tri jedinice. Jednostavne za ugradnju i održavanje, CVT8 jedinice stabilno rade pri spoljašnjim temperaturama od -15 °C do 55 °C u režimu hlađenja i od -30 °C do 30 °C u režimu grejanja, a raspolažu sa 15 tihih režima rada kako bi zadovoljile sve zahteve u pogledu akustičnog komfora. Takođe nude tri jedinstvene funkcije na tržištu: zaštitu elektronskih komponenti putem „Safebox“ sistema, „Multisensor“ tehnologiju upravljanja i revolucionarni „BUS EasyCom“, koji značajno pojednostavljuje instalaciju. Serija VRF MSAN8 stavlja akcenat na kompaktnost, zahvaljujući horizontalnom izduvu, uz zadržavanje koncepta modularnosti: sa snagama do 246 kW omogućava realizaciju instalacija sa spoljašnjim jedinicama po etažama, čime se povećavaju performanse, pojednostavljuje održavanje i smanjuje količina rashladnog sredstva. Upotreba rashladnog sredstva R-32 sa niskim GWP čini liniju VRF MSAN8-Y jednom od najekološkijih i najbezbednijih na tržištu, bez kompromisa u pogledu opsega primene, pouzdanosti, komfora i jednostavnosti ugradnje.

Ekološkiji sistemi sa propanom

Pregled rešenja za klimatizaciju velikih površina zaključujemo linijom „Thunder“ – novom gamom reverzibilnih toplotnih pumpi sa vazdušnim kondenzatorom za spoljašnju ugradnju, koje kao rashladno sredstvo koriste propan. Dostupne u opsegu snaga od 35 do 73 kW, pogodne su za brojne primene – od novih instalacija do zamene postojećih sistema. Toplotne pumpe iz linije „Thunder“ opremljene su scroll inverter kompresorima projektovanim posebno za R290, sa GWP = 3.
Rezultat je drastično manji uticaj na životnu sredinu u poređenju sa tradicionalnim rešenjima, u potpunosti usklađen sa smernicama Evropske unije o postepenom ukidanju HFC rashladnih sredstava.
